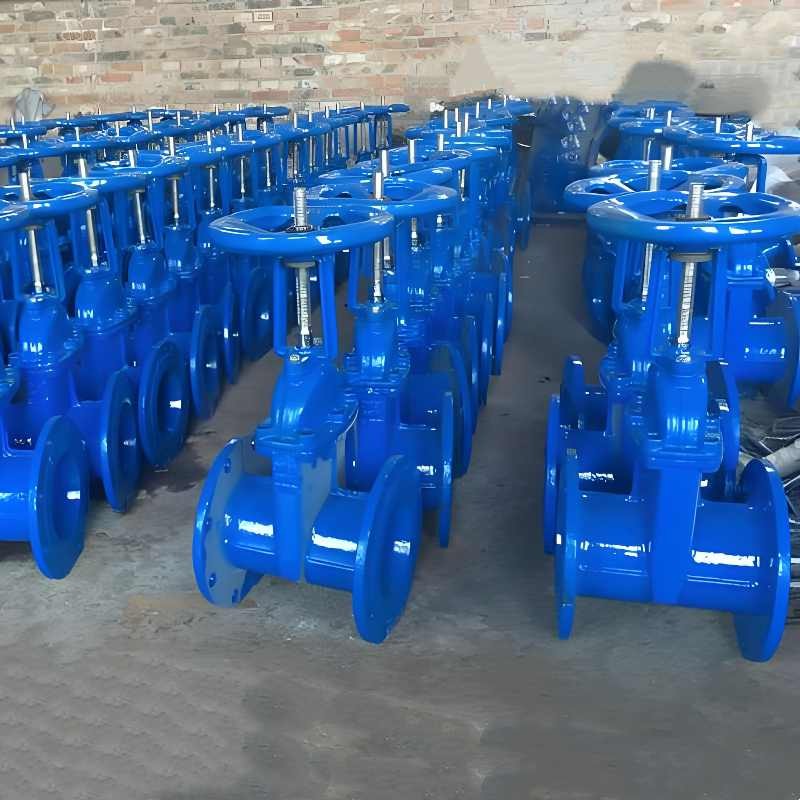

Válvula gaveta Classe 150 – Baixa resistência ao fluxo e vazamento zero

Válvula gaveta classe 150– Válvula de gaveta industrial com baixa resistência ao fluxo, bidirecional-vazamento zero

Projetada de acordo com ASME B16.34, a válvula gaveta Classe 150 é umatipo-de cunhadispositivo de corte industrial amplamente implantado em sistemas de petróleo, produtos químicos, abastecimento de água municipal e sistemas HVAC para isolamento de meios.

Seus principais pontos fortes estão em um caminho de fluxo completo-que minimiza a queda de pressão, vedação bidirecional com vazamento zero sob pressão e uma estrutura de custos que é notavelmente mais competitiva do que a classe-esfera ou borboleta equivalente válvulas – tornando-o um equilíbrio ideal entre desempenho e orçamento.

Válvulas gaveta de aço fundido - Materiais e classificações de pressão
O corpo da válvula é fabricado em aço fundido WCB de alta qualidade, com classes opcionais de aço inoxidável CF8/CF8M disponíveis. As superfícies de vedação da comporta e da sede são revestidas com liga Stellite 6, garantindo excelente resistência à erosão e à corrosão.

Classificada na Classe 150 (ANSI 150LB), a válvula corresponde à designação de pressão PN20, com pressão de trabalho permitida em temperatura ambiente variando de 1,6 MPa a 2,0 MPa – suficiente para a maioria das condições de serviço rotineiras.

As extremidades flangeadas estão em conformidade com ANSI B16.5 (face elevada, RF) e flanges de grande diâmetro ASME B16.47 podem ser fornecidos mediante solicitação. A faixa de tamanhos abrange 2" a 24" (DN50–DN600), com extremidades opcionais para solda de topo ou de encaixe disponíveis para integração de tubulação personalizada.

Válvulas de gaveta com haste ascendente – Características estruturais e operação
Esta série adota umahaste ascendente(OS&Y), onde a rotação do volante impulsiona a haste e a cunha simultaneamente para cima durante a abertura. A extensão visível da haste fornece aos operadores uma indicação visual imediata da posição do disco, facilitando a inspeção de rotina e a intervenção manual de emergência.

A superfície da haste é nitretada ou cromada para reduzir o atrito, enquanto o PTFE ou a gaxeta flexível de grafite garantem vedação dinâmica confiável e baixo torque operacional em ciclos repetidos.

Dimensões da válvula gaveta flangeada – principais dados de instalação

Observação: As dimensões da válvula gaveta flangeada acima são típicas para conexões com face RF; os valores finais deverão ser verificados em relação aos desenhos de engenharia do projeto.

Fornecedores de válvulas gaveta em cunha - Diretrizes de seleção
Como oferta padrão no portfólio de fornecedores de válvulas de guilhotina, este produto apresenta um disco flexível de cunha única que gera força de assentamento autoenergizada no fechamento. Quanto maior a pressão diferencial, maior a pressão de vedação, garantindo zero vazamento bidirecional – certificado pela API 598 (nenhum vazamento mensurável a 1,1× pressão nominal em ambas as direções).

Em comparação com as válvulas gaveta de deslizamento paralelo, o design em cunha acomoda a expansão térmica e as tensões da tubulação de forma mais eficaz, tornando-o particularmente adequado para sistemas de vapor condensado e circuitos de água de resfriamento sujeitos a flutuações frequentes de temperatura.

Baixa resistência ao fluxo e alta relação custo-benefício
Graças à sua geometria de passagem total, o diâmetro interno permanece uniforme com o tubo conectado quando totalmente aberto, eliminando qualquer restrição de fluxo devido à redução do furo. O coeficiente de fluxo é apenas 70-80% do de uma válvula de esfera comparável e significativamente inferior ao das válvulas borboleta ou globo – levando a economias de energia apreciáveis ​​no trabalho de bombeamento.

Além disso, o custo de fabricação de uma válvula gaveta Classe 150 é aproximadamente 60% maior que o de uma válvula esfera de aço inoxidável equivalente. A manutenção é simples – normalmente requer apenas a substituição da gaxeta ou a retificação da sede para restaurar o desempenho – gerando uma clara vantagem no custo do ciclo de vida (LCC).

Aplicações Típicas

• Rede municipal de transmissão de água: descarga da estação elevatória, seccionamento da rede
• Tubulações de plantas petroquímicas: isolamento de linhas de processo
• Instalações de resfriamento HVAC: corte para circuitos de água resfriada e de resfriamento
• Sistemas de circulação de água para usinas termelétricas: isolamento de água de resfriamento de baixa pressão e grande diâmetro
• Redes de proteção contra incêndio: a haste OS&Y atende aos requisitos do código de indicadores visuais

Caso de Projeto – Centro Nacional de Convenções e Exposições (Tianjin) Fase II
Na planta de resfriamento e na tubulação externa de água de resfriamento deste edifício público de grande porte, dezenas de válvulas gaveta flangeadas de aço fundido Classe 150 (DN200–DN500) foram instaladas nos coletores principais de fornecimento/retorno de água de resfriamento, servindo como isoladores de descarga da bomba e válvulas de manutenção de zona.

O projeto exigia vedação bidirecional com vazamento zero a uma pressão de trabalho de 1,6 MPa, juntamente com um projeto de furo completo para minimizar a perda de carga no transporte de água de resfriamento de alto fluxo. Desde o comissionamento em 2023, todas as válvulas têm funcionado suavemente sob cargas de resfriamento de pico no verão, sem vazamentos externos ou infiltrações internas – obtendo feedback positivo da equipe de O&M no local.

Este caso demonstra de forma robusta a confiabilidade e a viabilidade econômica das válvulas gaveta Classe 150 em grandes sistemas HVAC para locais públicos.

Resumo
Com suas três vantagens principais – baixa resistência ao fluxo com eficiência energética, vazamento zero bidirecional à prova de falhas e fácil manutenção com custos controlados – a válvula gaveta Classe 150 continua sendo uma das opções mais maduras e amplamente adotadas para isolamento de tubulações industriais. Seja para projetos de construção nova ou de modernização, esta série de válvulas oferece consistentemente desempenho estável e relação custo-benefício favorável a longo prazo.
